Dezentraler Servoregler DIS-II

Fakten in der Übersicht

  • NEU: optional mit sicherem Halt (STO) nach PLe Kategorie 3 gemäß ISO 13849-1 verfügbar
  • einfache Verkabelung durch direkten Motoraufbau
  • Versorgungsspannung 24..48V DC oder 230 V AC
  • kompakte Bauform
  • sehr gutes Preis-Leistungs-Verhältnis
  • Betrieb in industrieller Umgebung ohne zusätzliche Entstörmaßnahmen
  • integriertes CAN-Bus Interface (CANopen DS402)
  • einfache Anbindung an übergeordnete Steuerungen
  • Schutzart bis IP67 im montierten Zustand

Zertifizierungen

Zertifiziert nach CE

Beispielanwendungen

Prüfstand für Potentiometer

Prüfstand zur Qualifikation zugelieferter Potentiometer. Diese werden bei einem Dauerversuch > 100.000 Schaltzyklen ausgesetzt, dabei sind Drehwinkel und Geschwindigkeit einstellbar.

Verwendete Produkte:

BLM707
DISII

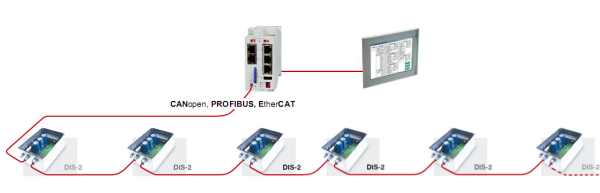

Einfache Verkabelung

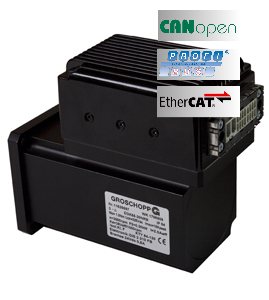

Montierbar auf verschiedene Motortypen

  • Bürstenlose Gleichstrommotoren
  • Bürstenbehaftete Gleichstrommotoren

Auswertung verschiedener Systeme

  • Resolver
  • Hallsensoren (analoge oder digitale Auswertung)
  • Single-, Multiturn-Absolutwertgeber mit HIPERFACE

Vielfältige Feldbusoptionen

  • CANopen (gem. DSP402)
  • PROFIBUS-DP
  • EtherCAT (CoE-Protokoll, gem. IEEE-802.3u)

Eingebaute Intelligenz

  • Drehzahl-, Drehmoment- oder Positionierregelung
  • Punkt-zu-Punkt Positionierung und Bahnfahren

  (interpolated position mode)

  • Integrierte Ablaufsteuerung

Robust

  • Hohe Schutzart (bis IP67)
  • EMV optimierte Metallsteckverbinder
  • Rundsteckerverbinder für RS232 und Durchschleifen des Feldbusses



DIS 24-8 (mini-DIS)



DIS-2 48/10 FB



DIS-2 48/10 FB/FO

Dokumente

Deutsch

Englisch
Datenblatt (Stand: 01.06.15) PDF (2,39MB)
Benutzerhandbuch DIS-2 48/10 (- IC/- FB) PDF (4,34MB) PDF (1,22MB)
Benutzerhandbuch DIS-2 310/2 FB PDF (1,7MB) PDF (1,6MB)
Benutzerhandbuch DIS-2 48/10 STO PDF (2,8MB) PDF (3,4MB)
Benutzerhandbuch DIS-2 310/2 STO PDF (3,3MB) PDF (3,4MB)
CANopen Handbuch PDF (1,41MB) PDF (1,38MB)
PROFIBUS Handbuch PDF (1,36MB) PDF (1,36MB)
EtherCAT Handbuch PDF (925KB)
Mounting Instructions   PDF (301KB)

Applikation Notes

Deutsch

Englisch
Fehlerspeicher auslesen (Stand: 20.03.2015)

PDF (1,27MB)



Bussysteme, Beschreibungsdateien


CANopen EDS (23,0kB)
EtherCAT XML (2,45kB)
PROFIBUS GSD (1,41kB)

CAD-Zeichnungen

2D-Modell

3D-Modell
DIS-II 48 und DIS-II 310   .step (6,1MB)
EGK 65-30 NR / DIS-II   .step (2,3MB)
EGK 65-30 NRB / DIS-II   .step (2,3MB)
EGK 80-40 / DIS   .step (563kB)
