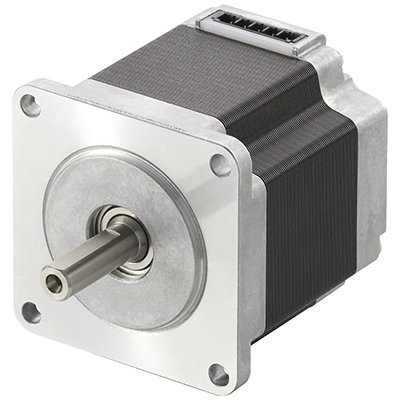

Diese Motoren sind Schrittmotoren mit einem hohem Drehmoment, welche aufgrund der verschiedenen verfügbaren Typen ideal auf Ihre Anwendung angepasst werden können. Aufgrund der Überarbeitung der magnetischen Struktur und Designs des PK Serie vefügt die PKP Serie über ein deutlich höheres erreichbares Drehmoment bei gleicher Baugröße. Weiterhin kann das Drehmoment der hohen Geschwindigkeiten érhöht werden durch das Verwenden von Motoren mit höheren Stromstärken.
Die 5-phasige Ausführung der PKP Schrittmotoren verfügt über 2 verschiedene Typen in unterschiedlichen Größen:
Standard |
 |
|
| Rahmengröße [mm] | Haltedrehmoment [Nm] | Basis-Schrittwinkel [°] |
| 20 | 0,0231 | 0,72 |
| 28 | 0,052 - 0,091 | 0,72 |
| 42 | 0,22 - 0,5 | 0,72 |
| 56,4 | 0,44 - 1,5 | 0,72 |
| 60 | 0,66 - 2,1 | 0,72 |
| 85 | 2,1 - 6,3 | 0,72 |
Hohe Auflösung |
 |
|
| Rahmengröße [mm] | Haltedrehmoment [Nm] | Basis-Schrittwinkel [°] |
| 42 | 0,26 - 0,44 | 0,36 |
| 60 | 0,78 - 2,3 | 0,36 |
