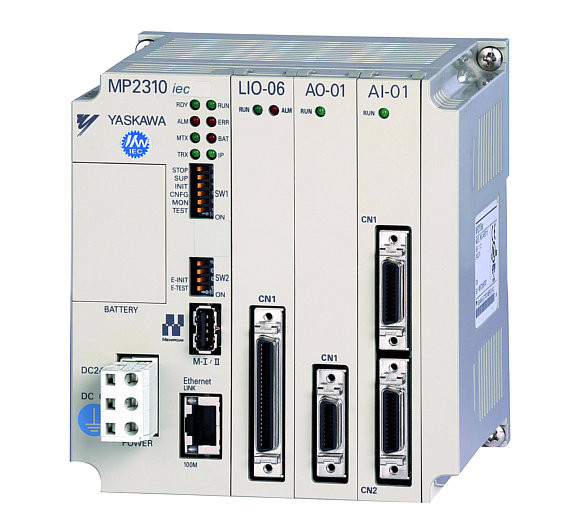

MP2310iec, 16 Achsen-Steuerung

Einfache Programmierung in MotionWorks©IEC2 (gemäß IEC61131-3).

Mit der Express-Version sind die folgenden drei Progammiersprachen möglich

• Funktionsblockdiagramme sind bestens für die Bewegungssteuerung geeignet
• Kontaktplan ist perfekt für die Darstellung digitaler Sensordaten
• Strukturierter Text eignet sich hervorragend für mathematische Algorithmen und Zuordnungen.

In der Pro-Variante von MotionWorks©ICE2 kommen noch 2 weitere hinzu:

• Ablaufsprache verbessert die Programmorganisation und vereinfacht Fehleranalysen
• Objektorientierte Struktur fördert die Fexibilität bei der Programmierung und die Wiederverwendung von Codes.

Ein Beispiel:

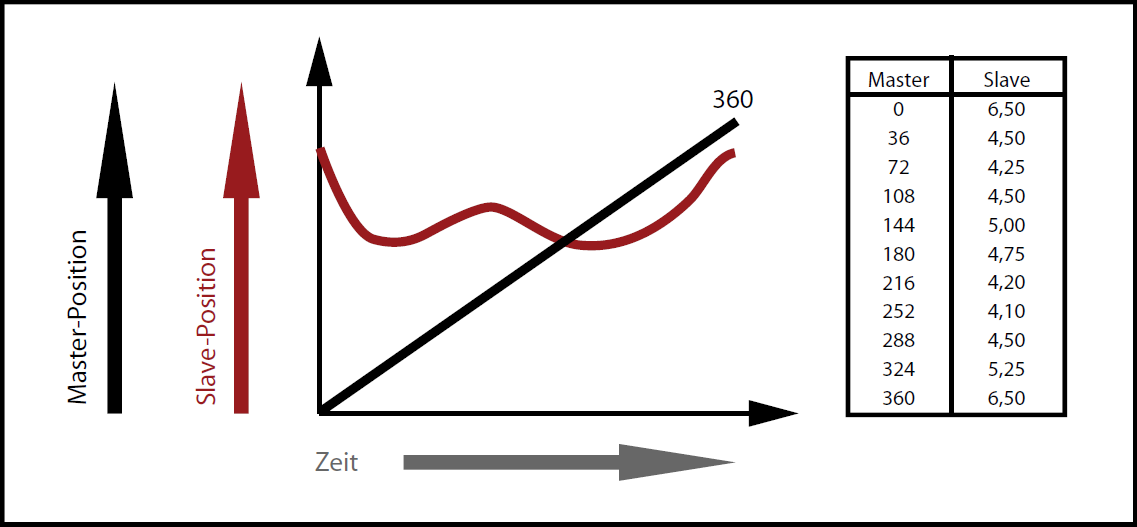

Eine elektronische Kurvenscheibe regelt die Positionsbeziehung zweier Achsen auf der Grundlage einer Master/Slave-Tabelle. Sie erhalten die Funktion einer mechanischen Kurvenscheibe, ohne teuer Fertigungsteile. Beim Produktwechsel ersetzt eine neue Tabelle einen aufwendigen Maschinenumbau.

Modell	Bezeichnung	Bild	Modul	Spezifikationen
PO-01	JAMPC-PL2310-E		Motion Modul für Impulsausgang	Impulsausgang Max. 4 Achsen
CNTR-01	JAMPC-PL2300-E		Kontrollmodul	2 Kanäle Rückwärtszähler Intervalzähler Frequenzmesser
LIO-01	JAMPC-IO2300-E		E/A-Modul	16 Digitaleingänge 16 Digitalausgänge (NPN-Ausgang) 1 Impulsausgang
LIO-02	JAMPC-IO2301-E		E/A-Modul	16 Digitaleingänge 16 Digitalausgänge (NPN-Ausgang) 1 Impulsausgang
LIO-06	JAMPC-IO2305-E		Multifunktionale Optionskarte	8 Digitaleingänge 8 Digitalausgänge (NPN-Ausgang) 1 Analogeingang 1 Analogausgang Impulszähler 1 Kanal/Encoder-Eingang
