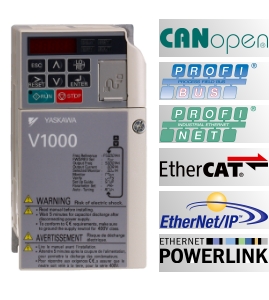

Vektorumrichter V1000

Fakten in der Übersicht

  • Stromvektorreglung
  • 0,12 ... 18,5kW
  • integrierte Sicherheit (sicherer Halt (STO), EN ISO 13849-1 PL d, IEC/EN61508 SIL2)
  • geräuscharme Technologie auch bei niedriger Taktfrequenz
  • Auslegung für wartungsfreien Betrieb über 10 Jahre
  • für Drehstromantriebe und geberlose permanenterregte Synchronmotoren
  • online Autotuning mit und ohne Bewegung

Zertifizierungen

Zertifiziert nach CE
Zertifiziert nach CE
Zertifiziert nach CE
Zertifiziert nach CE

Beispielanwendungen

Der V1000 ist ein preiswertes Arbeitstier für hohe Ansprüche

  • hohes Startmoment (200% bei 0,5 Hz)
  • Drehzahlregelbereich 1:100
  • hohe Überbelastbarkeit ND (120%/1min) oder HD (150%/1min)
  • Steuerklemmen - Platine mit Parameterspeicher (steckbar)
  • Feldbus-Kommunikation: Modbus, Profibus, CanOpen, DeviceNet, Lonworks, CompoNet, Ethernet (Optional)
  • CE, UL, cUL und TÜV, RoHS



Dokumente, Grundgerät

deutsch

englisch

Broschüre PDF(2,8MB) PDF(2,8MB)
Kurzanleitung PDF(1,95MB) PDF(1,96MB)
Handbuch PDF(12MB) PDF(15,6MB)
Yaskawa Frequenzumrichter PDF(12,4MB) -

Dokumente, Optionen

deutsch

englisch

Bremswiderstände PDF(431kB) -
Katalog Umrichteroptionen - PDF(3,0MB)
Option: USB-CopyUnit - PDF(0,98MB)

Dokumente, Feldbusoptionskarten

Installations- anleitung

technisches Handbuch

CANopen, Typ: SI-S3/V PDF(2,05MB) PDF(2,30MB)
ProfiBus DP, Typ: SI-P3/V - PDF(2,88MB)
ProfiBus DP, Typ: SI-P3/V PDF(1,76MB) PDF(2,88MB)
ProfiNet, Typ: SI-EP3/V PDF(8,38MB) PDF(5,25MB)
Mechatrolink II, Typ: SI-T3/V PDF(1,84MB) PDF(2,64MB)
Mechatrolink III, Typ: SI-ET3/V PDF(4,23MB) PDF(3,95MB)
EtherCAT/IP, Typ:  SI-ES3/V PDF(2,07MB) PDF(3,50MB)
EtherNET, Typ: SI-EN3/V PDF(4,32MB) PDF(5,19MB)
EtherNET/IP, Typ: SI-EN3D/V (dual Port) PDF(4,51MB) PDF(5,95MB)
Powerlink, Typ: SI-EL3/V PDF(2,06MB) PDF(3,11MB)

Bussysteme, Beschreibungsdateien

(last updated 03/2021)
CANopen EDS(15,6kB)
DeviceNet/IP EDS(610kB)
EtherCAT XML(135kB)
EtherNET/IP EDS(5,2MB)
POWERLINK XDD(8,22kB)
PROFIBUS GSD(2,20kB)
PROFINET GSD(43,5kB)

CAD-Zeichnungen

2D-Modelle

3D-Modelle

IP20 (0,1 ... 4,0 kW, HD) .dxf(2,99MB) .step(8,62MB)
NEMA (5,5 ... 18,5 kW, HD) .dxf(1,64MB) .step(4,19MB)
