IGK/IGKU-Motoren

Fakten in der Übersicht

  • 9 bis 370 W
  • UL-Zertifizierung bei den Motoren IGKU
  • hochkompakte, glatte Dreh- und Wechselstromantriebe
  • durch lüfterlose Technik sind Stellbereiche bis 1:30 mit Frequenzumrichtern im Dauerbetrieb möglich (typ. ca. 2 bis 75Hz)
  • 2- und 4- polige Antriebe
  • kombinierbar mit einer breiten Getriebepalette

Zertifizierungen

Zertifiziert nach CE
Zertifiziert nach CE

Der konvektionsgekühlte Dreh- und Wechselstrommotor für mehr Leistung

  • deutlich mehr Leistung aus geringerem Bauvolumen als Normantriebe
  • minimale Verluste führen zu optimalem Wirkungsgrad
  • Energieeinsparung gegenüber Normmotor
  • glatte, hygienische Bauform auch für kritische Anwendungen geeignet
  • IP 54 bzw. IP65, Isolationsklasse F
  • kompatibel mit allen Groschopp-Getrieben
  • grundsätzlich kombinierbar mit Getrieben anderer Hersteller
  • im Standard am Drehstrom, mit Betriebskondensator an 1x230V, und an 1x230V-Frequenzumrichter betreibbar. (3x 400V-Frequenzumrichter mit optionaler Phasenisolation möglich)
  • viele Optionen möglich: z. B. Bremsen, Thermofühler, Gebersysteme



Kleine Motoren mit großer Effizienz!

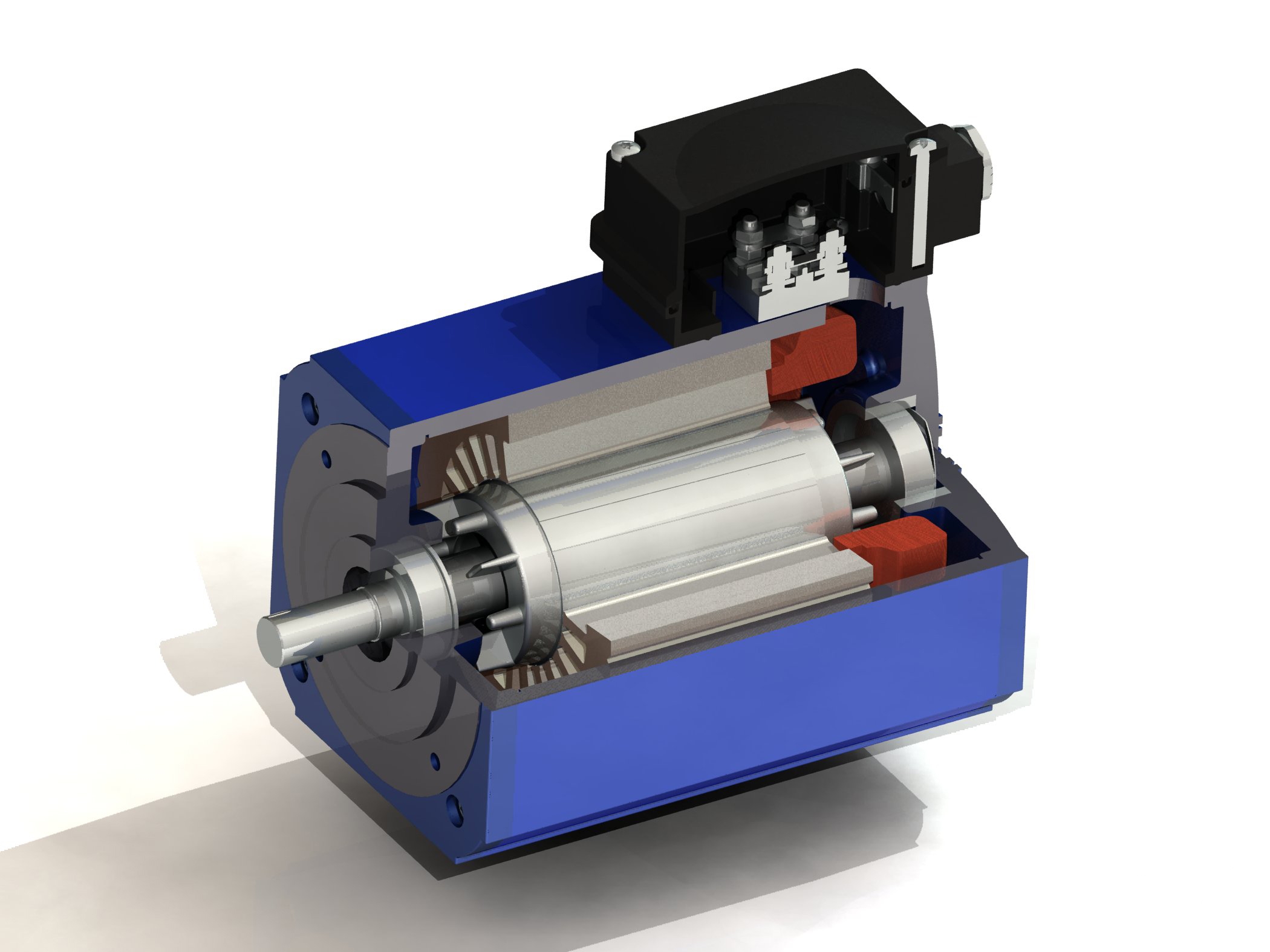

IGK im Schnitt

Unsere Asynchronmotoren liegen in der Regel unterhalb 0,75kW und fallen damit nicht in die ab 2012 zwingende EuP-Richtlinie, die die zulässige Leistungsaufnahme von elektrischen Antrieben regelt.

Dennoch ist die Energieeinsparung und damit die CO2-Vermeidung ein globales Ziel, das uns alle angeht. Die Energieeffizienz unserer optimierten Wicklungen und Blechpakete übersteigen deshalb typische IEC-Normantriebe.

Auf Wunsch sind wir zudem in der Lage, durch Einsatz eines längeres Blechpaketes oder eines Kupfer- statt Aluminiumkäfigs, die IE3 sogar zu übertreffen.



Dokumente

Deutsch

Englisch

Datenblatt IGK/IGKU (14.01.2022 | 30.06.2020) PDF (4,4MB) PDF (5,0MB)

CAD-Zeichungen
(Motoren ohne Bremse)

2D-Modell
ohne Fuß

2D-Modell
mit Fuß

3D-Modell
ohne Fuß

3D-Modell
mit Fuß

IGK/IGKU 65-40 .dxf .dxf .step .step
IGK/IGKU 65-60 .dxf - .step .step
IGK/IGKU 80-40 .dxf .dxf .step .step
IGK/IGKU 80-60 .dxf .dxf .step .step
IGK/IGKU 80-80 - - .step .step
IGK/IGKU 90-60 .dxf - .step .step
IGK/IGKU 90-80 - - .step .step
IGK/IGKU 100-60 - - .step .step
IGK/IGKU 100-80 .dxf - .step .step

Motoren mit Bremse

2D-Modell
ohne Fuß

2D-Modell
mit Fuß

3D-Modell
ohne Fuß

3D-Modell
mit Fuß

IGK/IGKU 65-40 B - - .step .step
IGK/IGKU 80-40 B - - .step .step
IGK/IGKU 80-60 B - - .step .step
IGK/IGKU 90-60 B - - .step .step

Motor-Getriebe-Kombinationen

3D-Modell

PDF-Zeichnungen

IGK 65-40



Einfach-Schneckengetriebe


IGK 65-40 mit VE31-K-LH .step (905kB)
IGK 65-40 mit VE31-K-RH .step (903kB)
IGK/IGKU 65-40 mit VE31-DB2 .step (863KB) PDF (1,52MB)
IGK/IGKU 65-40 mit VE31-DB25 .step (850KB) PDF (1,53MB)
IGK/IGKU 65-40 mit VE31-FB2 .step (919KB) PDF (1,50MB)
IGK/IGKU 65-40 mit VE31-FB25 .step (902KB) PDF (1,73MB)
IGK/IGKU 65-40 mit VE31-GL5 .step (872KB) PDF (0,54MB)
IGK/IGKU 65-40 mit VE31-GR5 .step (881KB) PDF (1,52MB)
IGK/IGKU 65-40 mit VE31-KL32 .step (930KB) PDF (1,71MB)
IGK/IGKU 65-40 mit VE31-KR31 .step (245KB) PDF (1,70MB)
IGK 65-40 mit E1 .step (132kB)
IGK 65-40 / VE31-D-H .step (742kB)
IGK 65-40 / VE31-F-H .step (809kB)

Stirnradgetriebe


IGK 65-40 / SG 80/B3/B5 .step (797kB)

IGK/IGKU 65-60



Stirnradgetriebe


IGK 65-60 / SG 80/B3/B5 .step (999kB)

IGK/IGKU 80-40/-60



Einfach-Schneckengetriebe


IGK 80-40 mit VE31-K-LH .step (917kB)
IGK 80-60 mit VE31-K-LH .step (917kB)
IGK 80-40 mit VE31-K-RH .step (939kB)
IGK 80-60 mit VE31-K-RH .step (936kB)
IGK/IGKU 80-40/-60 mit VE31-DB2 .step (1,71MB) PDF (1,82MB)
IGK/IGKU 80-40/-60 mit VE31-DB25 .step (1,69MB) PDF (2,05MB)
IGK 80-40 / VE31-D-H .step (759kB)
IGK 80-60 / VE31-D-H .step (760kB)
IGK 80-40 / VE31-F-H .step (824kB)
IGK 80-60 / VE31-F-H .step (827kB)
IGK/IGKU 80-40/-60 mit VE31-FB2 .step (1,81MB) PDF (1,89MB)
IGK/IGKU 80-40/-60 mit VE31-FB25 .step (1,79MB) PDF (1,94MB)
IGK/IGKU 80-40/-60 mit VE31-GL5 .step (1,73MB) PDF (1,81MB)
IGK/IGKU 80-40/-60 mit VE31-GR5 .step (1,74MB) PDF (1,80MB)
IGK/IGKU 80-40/-60 mit VE31-KL32 .step (1,85MB) PDF (1,91MB)
IGK/IGKU 80-40/-60 mit VE31-KR31 .step (0,51MB) PDF (1,91MB)

Zweifach-Schneckengetriebe


IGK/IGKU 80-40/-60 mit Z3   PDF (1,66MB)
IGK/IGKU 80-40/-60 mit Z5   PDF (1,58MB)
IGK 80-40 o. Fuß / Z10 .step (595kB)
IGK 80-60 o. Fuß / Z10 .step (594kB)

Schnecken-Stirnradgetriebe


IGK/IGKU 80-40/-60 mit Z14   PDF (1,58MB)
IGK/IGKU 80-40/-60 mit Z20   PDF (2,14MB)

Stirnradgetriebe


IGK 80-40 / SG 80/B3/B5 .step (1,2MB)
IGK 80-60 / SG 80/B3/B5 .step (1,6MB)

IGK/IGKU 90-60



Einfach Schneckengetriebe


IGK 90-60, Bremse / E3 .step (199kB)
IGK 90-60, ohne Bremse / E3 .step (267kB)
IGK 90-60/ E7 .step (235kB)
IGK 90-60 o. Fuß / VE40-D1-HN .step (2,3MB)
IGK 90-60 m. Fuß / VE40-D-B .step (1MB)

Zweifach Schneckengetriebe


IGK 90-60 o. Fuß / Z11 .step (1MB)

Schnecken-Stirnradgetriebe


IGK/IGKU 90-60 mit Z14   PDF(1,61MB)
IGK/IGKU 90-60 mit Z20   PDF (1,73MB)

IGK/IGKU 90-80



Einfach Schneckengetriebe


IGK 90-80, mit AK2 / E3 .step (830kB)

Zweifach Schneckengetriebe


IGK 90-80 o. Fuß / Z8 .step (1,4 MB)

IGK/IGKU 100-80



Einfach Schneckengetriebe


IGK 100-80 / E3 .step (284kB)
IGK 100-80 m. Fuß / VE40-D-B .step (1,1MB)
IGK 100-80 o. Fuß / VE40-D1-HN .step (2,3MB)

Schnecken-Stirnradgetriebe


IGK/IGKU 100-80 mit Z14   PDF (1,82MB)
IGK/IGKU 100-80 mit Z20   PDF (1,82MB)
